射线探伤（RT）

射线检测是指在不破坏工件的前提下，用传统胶片通过X拍片检测铸件、焊缝以及非金属材料的内部缺陷。

服务内容作为五大常规无损检测方法之一的射线探伤，在工业上有着非常广泛的应用，它既用于金属检查，也用于非金属检查。对金属内部可能产生的缺陷，如气孔、针孔、夹杂、疏松、裂纹、偏析、未焊透和熔合不足等，都可以用射线检查。应用的行业有特种设备、航空航天、轨道交通、船舶、紧固件、水工成套设备和桥梁钢结构等。

优缺点

优点：射线检测不仅适用金属材料的检验，也适用于非金属材料和复合材料的检测；对被检查试件表面和结构没有特别要求；可以检测超声不能检测的材料，检测结果相对UT受人为因素影响小；适用于制造过程和在役产品的内部缺陷检测；对体积型缺陷有较高检出率；

射线胶片拍片检测对样品壁厚没有要求；胶片拍片检查结果直观、可靠且图像可保存。

缺点：设备笨重，检测效率低，图像不能复制，成本高，有辐射，冲洗胶片产生危害性废液。

什么情况下需要做射线检测？

当您需要确认焊缝或铸件的内部质量时；

当您想了解产品的内部结构又不希望破坏产品时；

当您的产品结构复杂，不适用超声检测但需要探测内部缺陷或查看内部情况时；

当您需要用影像永久记录产品的内部结构或缺陷时；

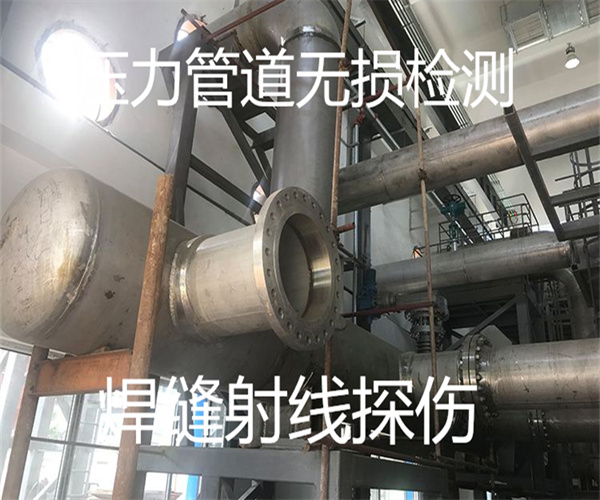

管道的存在为我们输入输出各类生活的需求，但是如果管道的质量不过关，管道也深深埋下了各种危险。因此管道的质量检测显得尤为重要，而X射线无损检测是能够进行全方面缺陷检测的一种有效技术手段。

在进行管道无损探伤时经常会用到探伤比例。GB/T20801《压力管道设计规范工业管道》将压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低。

按管道级别、剧烈循环工况、材料类别和公称压力确定管道检查等级。

管道无损探伤等级Ⅰ级对应探伤比例为100%；

管道无损探伤等级Ⅱ级对应探伤比例为大于等于20%；

管道无损探伤等级Ⅲ级对应探伤比例为大于等于10%；

管道无损探伤等级Ⅳ级对应探伤比例为大于等于5%；

管道无损探伤等级Ⅴ级对应探伤比例为大于等于-。

RT 射线检测

广泛应用于机械、冶金、石油天然气、化工、航空航天、船舶、轨道交通、电力、有色金属、建筑、汽车等行业。

检测范围

金属制品类产品：金属原材料、型材、板材、棒材、钢管及管件、铸铁及铸钢件、铝铸件、铜铸件、钢轨等及其配套产品、钢结构

压力容器及管道：塔器、换热器、压力容器、储罐、反应釜、管道及管道设备

锅炉及原动设备：锅炉、内燃机、汽轮机、水轮机、风能发电设备

物料搬运设备：起重机、叉车、吊机、升降机

泵、阀门、压缩机及类似机械：泵、阀门、真空设备、压缩机，液压和气压动力机械、橇块等及其配套产品

轴承、齿轮和传动部件：轴承、齿轮及齿轮减、变速箱

烘炉、风机、包装等设备：风机、制冷设备

通用零部件：密封件、紧固件、卸扣、法兰、钢瓶、气瓶

采矿、冶金、建筑专用设备：矿山机械、堆取料机、石油钻采、建筑工程机械

汽车零部件：制动鼓、制动盘、轴颈、转向节、曲轴、凸轮轴、桥壳、轮毂、缸体、缸盖、变速器壳体、瓦盖、支架、齿轮

压力管道：工业压力管道、油气长输管道、工业金属热力管道、工业金属燃气管道等；

压力容器(含气瓶)：电力工业锅炉压力容器、固定式压力容器、移动式压力容器等；

钢结构工程：建筑工程用钢结构、路桥钢结构、水利工程钢结构、电力工程钢结构、塔架钢结构、楼梯钢结构、高耸钢结构、板壳钢结构、工业厂房钢结构、轻型钢结构等；

锅炉：蒸汽锅炉、热水锅炉、有机热载体锅炉等；

船舶及船用产品：动力装置、舱室设备、甲板机械、海上设施水面以上钢结构等；

原材料：板材、棒材、管材、铸件、钢锻件、紧固件、螺栓、螺钉、螺柱和螺母等；

游乐设施：转马、滑行、陀螺、飞行塔、赛车、自控飞机、观览车、小火车、架空游览车、光电打靶、水上游乐设施、碰碰车、电池车、滑道、蹦极等；

储罐：立式储罐、卧式储罐、固定顶储罐、浮顶储罐、球形储罐、小型储罐、大型储罐等；

起重机械：桥式起重机、门式起重机、塔式起重机、流动式起重机、铁路起重机、门座起重机、桅杆起重机、悬臂式起重机、缆索起重机、轻小型起重机、塔吊、桥吊、汽车吊、履带吊、钢丝绳、客运架空索道、货运架空索道、电梯、升降平台、吊钩、起重滑车、吊具、千斤顶、手动葫芦、电动葫芦、普通绞车等；

航空航天：飞机、直升机、导弹、运载火箭、人造地球卫星、航空航天发动机和飞行器所载的设备与武器、各种航空航天地面设备、导引指挥设备、通信设备、空中交通管制设备、检验测试设备、发动机起动设备、火箭发射塔架、加注车辆、遥测遥控设备、环境模拟试验设备等；

风电设备：塔筒、叶片、螺栓、轴、齿轮箱、发电机、轮毂罩、制动器、联轴器、主机架、机舱罩、轮毂、变桨机构、吊车机构、风向标、主控柜等；

广告牌检测：落地广告片、墙面广告牌、屋顶广告牌、单立柱广告牌、候车亭广告牌、地铁广告牌、公交车广告牌、机场广告牌、火车站广告牌、汽车站广告牌、射灯广告牌、大型灯箱、LED广告牌、高速高炮广告牌、霓虹灯广告牌、路牌广告等。

客户为什么选择华谨检测呢?

　　1更短的检测周期

　　2更低的检测费用

　　3更完善的检测方案

　　4更优质的售后服务

检测流程：

　　1产品样品

　　2需求沟通获取检测项目与报价

　　3寄送样品或者送样

　　4签订合同并支付费用

　　5安排测试检测

　　6报告出来推送电子报告和纸质报告

如何联系

   佛山市华谨检测技术服务有限公司

   业务联系人：罗工 / 叶工

   手机/微信：18688243060 / 13928673434
